CNC-Plasmaschneider mit 125 A, Pilotzündung und 400-V-Anschluss

Download

Technische Zeichnung

BESCHREIBUN

ideal zum CNC-Plasmaschneiden mit hochwertigem CNC-Plasmaschneidbrenner
gesteigerte Leistungswerte bis 125 A sowie 100 % Einschaltdauer bei 96,8 A
übersichtliches Bedienfeld mit Drehregler, Kippschalter und LED-Anzeige
kontaktlose Pilotzündung sowie ein Pilotplasmabogen zum Schneiden von Gittern geeignet
kraftvolle Schneidleistung mit einer maximalen Schneidtiefe von bis zu 34 mm

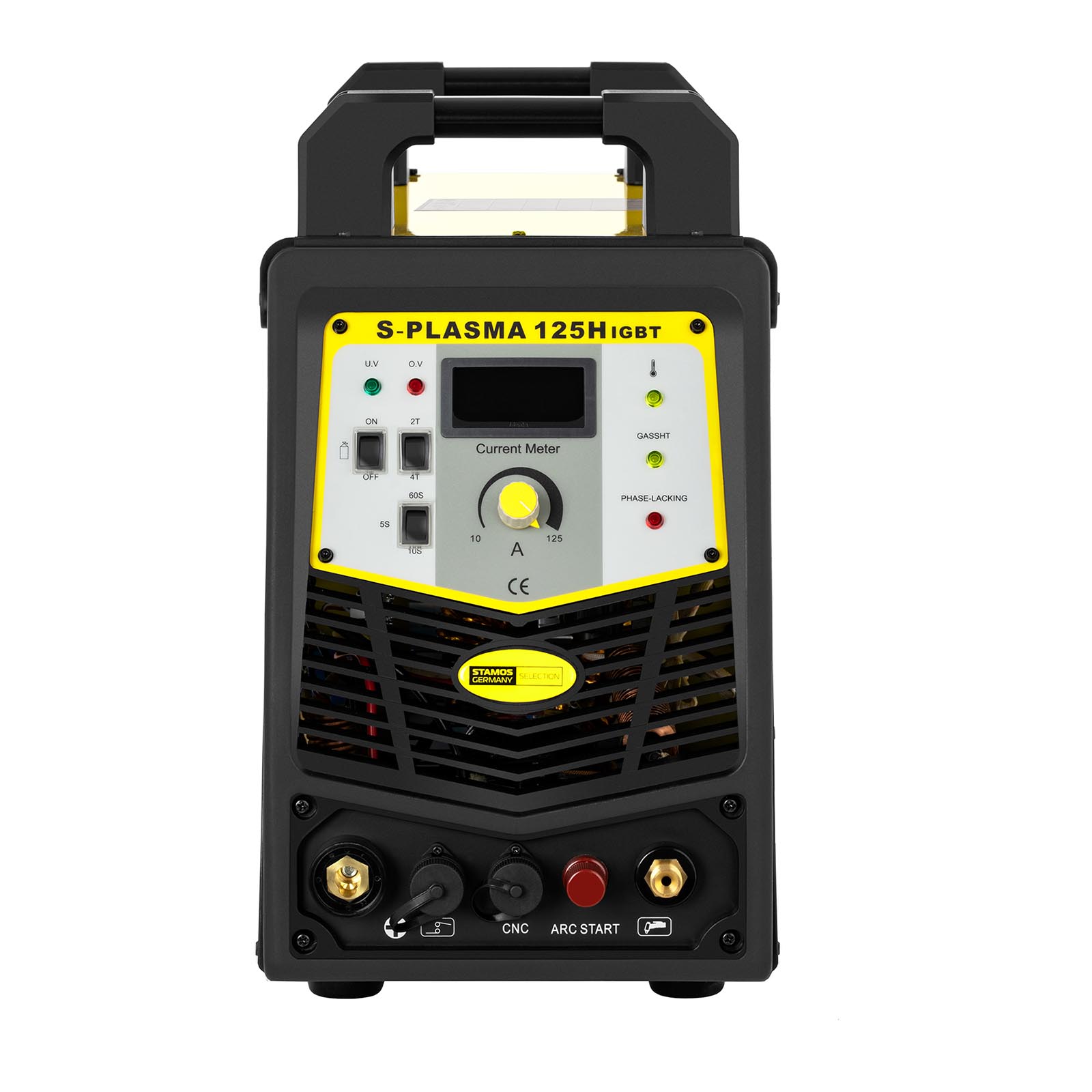

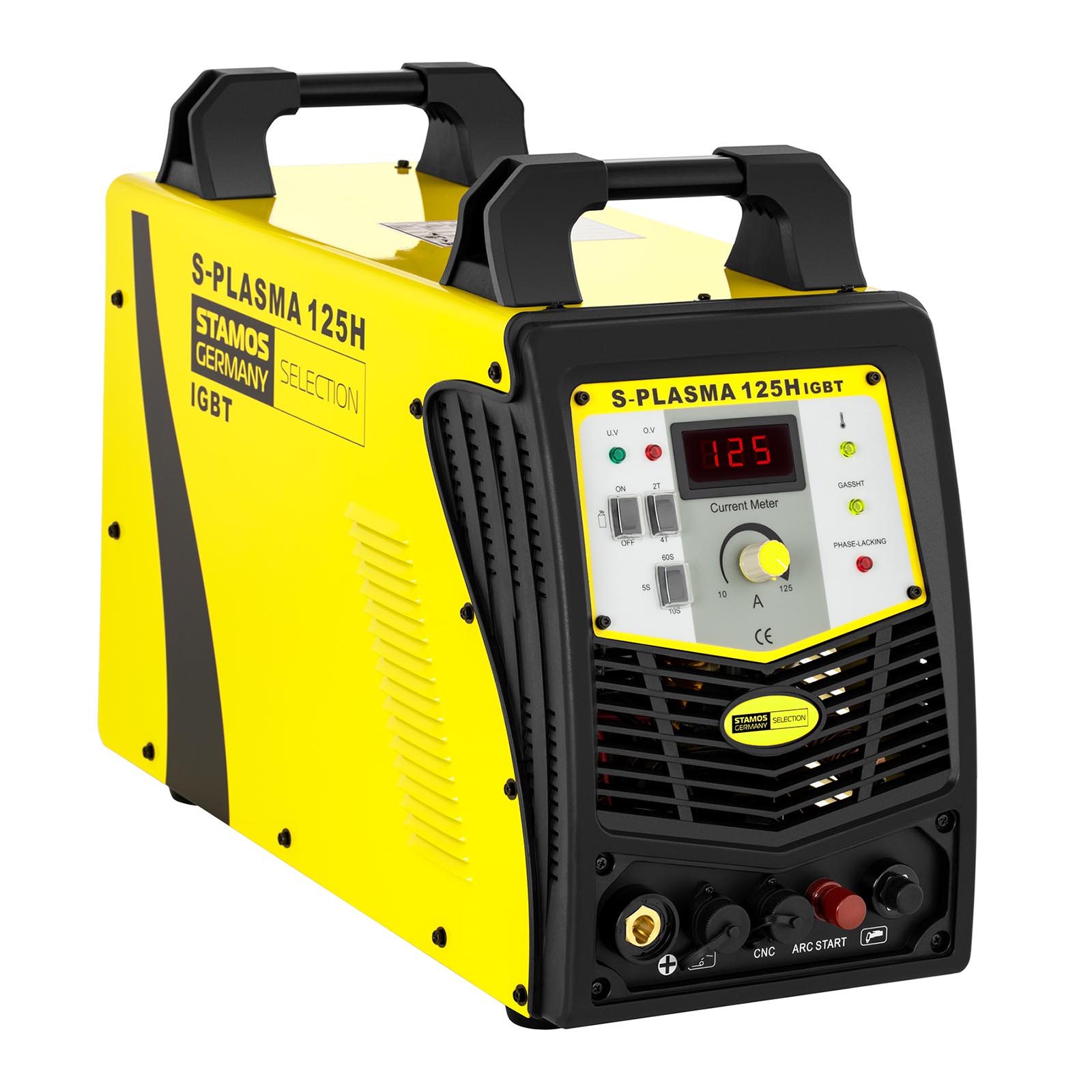

Der CNC-Plasmaschneider S-PLASMA 125CNC der STAMOS Welding Group unterscheidet sich zu vergleichbaren, manuellen Plasmaschneidern in zwei Details, mit denen das Gerät für das Schneiden mit einer CNC-Schneideanlage verwendet werden kann.

Zum einen besitzt es einen Anschluss für eine Verbindung mit der CNC-Maschine. Zum anderen ist der CNC-Plasmaschneider mit einem geraden Plasmabrenner ausgestattet, der von der Schneideanlage präzise geführt werden kann.

Der flexible CNC-Plasmaschneider von STAMOS

Der STAMOS CNC-Plasmaschneider erreicht bei einem maximalen Schweißstrom von 125 A eine Einschaltdauer von 60 %. Wenn Sie mit 100 % Einschaltdauer Metalle trennen wollen, muss der Schneidstrom unter 96,8 A runtergeregelt werden. Somit können auch längere Schneidearbeiten mit der CNC-Schneideanlage ohne Unterbrechung umgesetzt werden.

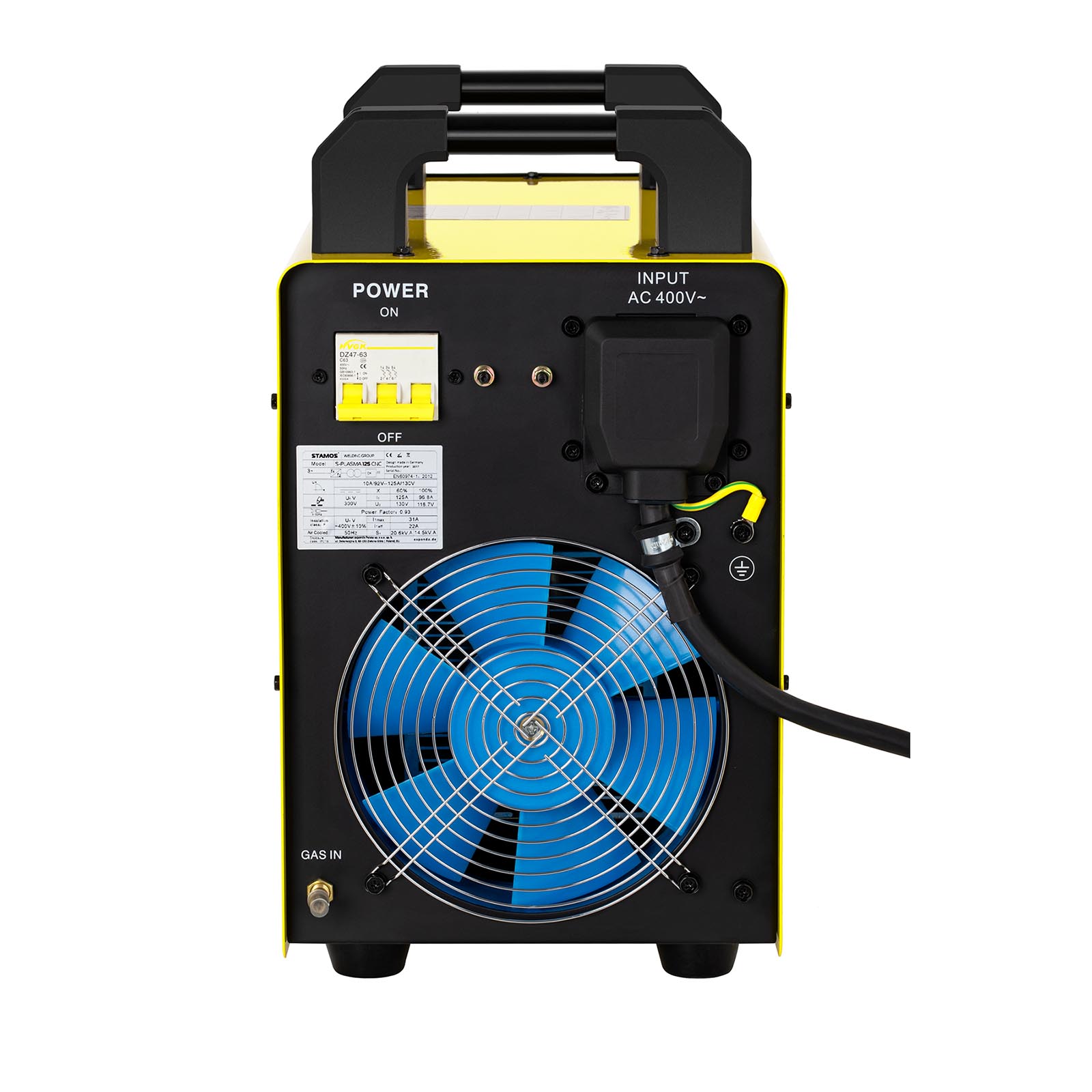

Versorgt wird der CNC-Plasmaschneider mit 400 V Starkstrom über einen 3-Phasenanschluss. Für Bewegungsfreiheit an der CNC-Schneidemaschine auch bei größeren Schnittvorgaben sorgt das 5 m lange Schlauchpaket, das aufgrund seiner hochwertigen Verarbeitung und flexiblen Eigenschaften eine optimale Verbindung zwischen CNC-Schneidbrenner und CNC-Plasmaschneider herstellt.

Der leistungsstarke CNC-Plasmaschneider von STAMOS kann unterschiedlichste Werkstücke aus Stahl, Edelstahl, Kupfer, Aluminium oder Titan zurechtschneiden. Dabei erreicht er bei maximaler Leistung je nach Metall eine Schneidtiefe von bis zu 34 mm. Bei einer Schneidbreite von 1,4 mm wird dabei der Materialverlust auf ein Minimum begrenzt.

Die Einstellung stimmt beim STAMOS CNC-Plasmaschneider

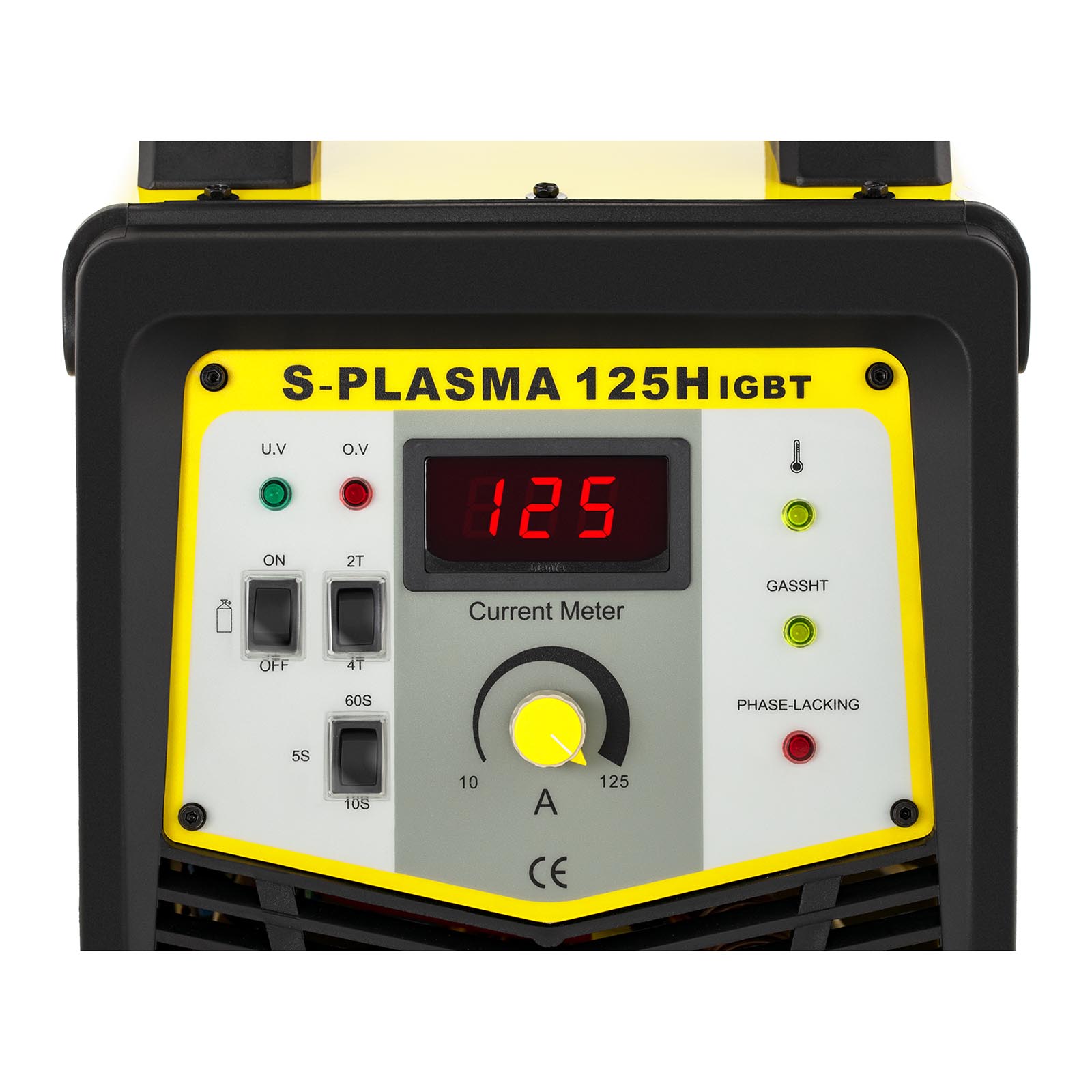

Das übersichtliche Bedienfeld erlaubt eine einfache Handhabung des STAMOS CNC-Plasmaschneiders. Über einen Drehregler können Sie den Schneidestrom von 10 bis 125 A stufenlos einstellen, der zur direkten Kontrolle auf einem großen LED-Display angezeigt wird. Für die Gasnachströmzeit steht Ihnen ein Kippschalter zur Verfügung, den Sie in drei Schritten auf 5, 10 und 60 s einstellen können.

Wenn Sie den CNC-Plasmaschneider ohne eine CNC-Anlage nutzen wollen, müssen Sie einen angewinkelten Schneidbrenner verwenden. In dem Fall finden Sie auf dem Bedienfeld einen Kippschalter, mit dem Sie die 2-Takt- oder 4-Takt-Schaltung für den Plasmaschneidbrenner auswählen können.

CNC-Plasmaschneider mit Pilotlichtbogen für Flächen wie Gitter

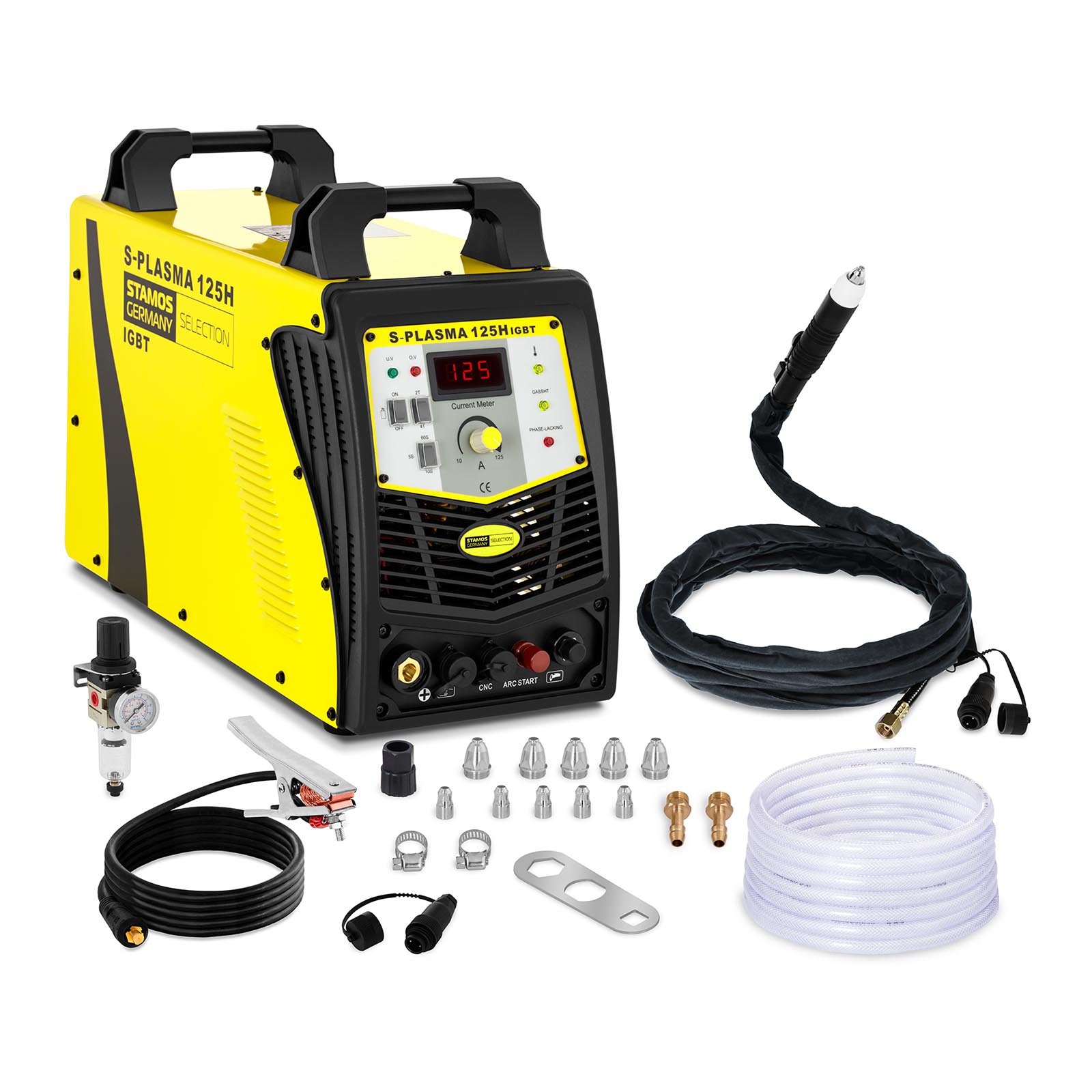

Der CNC-Plasmaschneider wird über eine kontaktlose Pilotzündung aktiviert und entfaltet von Beginn an seine hohe Schneidleistung. Der Pilotlichtbogen bietet saubere Schnittfugen und schneidet auch mühelos Gitter und Roste. Für den Plasmabogen wird Druckluft mit 7 bar benötigt, die über einen externen Kompressor bereitgestellt wird. Für die optimale Einstellung der Luftzufuhr finden Sie im Lieferumfang ein Manometer sowie einen zuverlässigen Druckminderer.

Der STAMOS CNC-Plasmaschneider schneidet Metalle sicher

Für einen sicheren Betrieb ist der STAMOS CNC-Plasmaschneider mit einem kraftvollen Ventilator ausgestattet, der das Gerät zuverlässig kühlt und für einen optimalen Luftaustausch sorgt. Sollte dennoch die Betriebstemperatur überschritten werden, ist ein Überhitzungsschutz im Gerät integriert. Als weiteres Sicherheitsfeature ist das Gerät mit einem Überspannungsschutz ausgestattet.

Nutzen Sie zum Metallschneiden über eine CNC-Schneideanlage den leistungsstarken CNC-Plasmaschneider von STAMOS, der durch präzise Schnittfugen und hohe Leistungswerte überzeugt.
